HENGSTLER编码器RI76TD系列

请注意:照片可能并不是实际产品,具体请参阅标题和产品规格及所有细节描述。
产品品牌:
型号:RI76TD/1024ED.4A30IF
HENGSTLER编码器RI76TD/1024ED.4A30IF
预估货期:
关  键  词:HENGSTLE编码器RI76TD/1024ED.4A30IF0533745RI76TD/10
相似产品:
是否有问题?联系我们工作人员
  邮件联系

HENGSTLER编码器RI76TD系列技术参数

Housing diameter

76 mm

Flange(Mounting of housing)

Tether

Mounting of shaft

Front clamping ring, Rear clamping ring

Protection class shaft input(EN 60529)

IP40 or IP64 (front & rear)

Protection class housing(EN 60529)

IP65

Max. speed

for Ø 15 ... 25 mm at 70 °C and IP64: max. 3600 rpm
for Ø >25 ... 42 mm at 70 °C and IP64: max. 1800 rpm
for Ø 15 ... 42 mm at 70 °C and IP40: max. 6000 rpm
for Ø 15 ... 42 mm at 100 °C always: max. 1800 rpm

Starting torque typ.

3 …. 10 Ncm (depending on version)

Moment of inertia

approx. 140 …. 420 gcm2 (depending on version)

Vibration resistance(DIN EN 60068-2-6)

100 m/s2 (10 - 2000 Hz)

Shock resistance(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Operating temperature

-25 °C ... +100 °C

Storage temperature

-25 °C ... +100 °C

Material housing

Aluminum

Weight

approx. 320 … 580 g (depending on version)

Connection

Cable, radial

Supply voltage

RS422 + Sense (T): DC 5 V ±10 %
RS422 + Alarm (R): ± 10% DC 5 V or DC 10 - 30 V
Push-pull (K), Push-pull complementary (I): DC 10-30 V

Current w/o load typ.

60 mA (DC 5 V), 60 mA (DC 10 V), 35 mA (DC 24 V)

Max. pulse frequency

RS422: 300 kHz
Push-pull: 200 kHz

Pulse width error

± max. 25° electrical

Number of pulses

1 ... 10,000

Alarm output

NPN-O.C., max. 5 mA

Pulse shape

Square wave

Pulse duty factor

1:1

爱泽工业(ize-industries)并不是本网站所列所有产品的授权代理商或经销商。 本网站使用的所有产品名称,商标,品牌等均属于各自品牌厂家所有。 本网站在产品或图片描述中,出现具有这些名称,商标,品牌等信息的产品仅用于识别目的,并非旨在表明任何与持有者的从属及授权关系。

HENGSTLER编码器RI76TD系列介绍

通过空心轴Ø15至42mm

外径只有76毫米

通过前或后夹紧环便于安装

工作温度高达100℃

应用范围:电机、印刷机、升降机

10000个脉冲“真读”

通过报警-信号监测状态



Through hollow shaft Ø 15 to 42 mm

Outside diameter only 76 mm

Easy installation by means of clamping ring front or rear

Operating temperature up to 100°C

Applications: motors, printing machines, lifts

10,000 pulses “true-read”

Condition Monitoring through Alarm– Signal

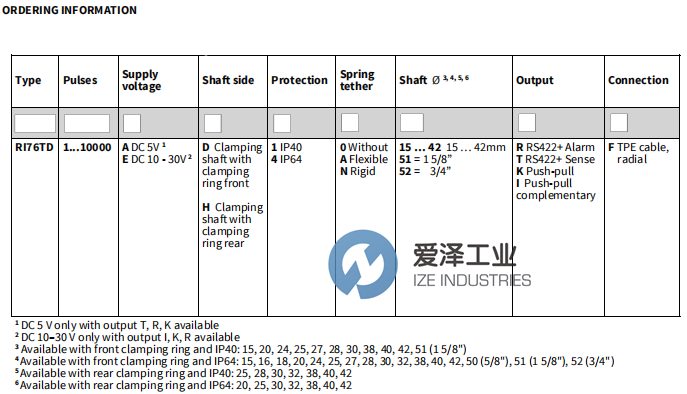

HENGSTLER编码器RI76TD系列选型

HENGSTLER编码器RI76TD2048AX.4X30TF-KO-S 爱泽工业 ize-industries (2).png



HENGSTLER编码器RI76TD系列其他常用型号:

HENGSTLER RI76TD/1024ED.4A30IF

HENGSTLER RI76TD/1024AD.XA40TX-S

HENGSTLER RI76TD/2048EH.1N40RF

HENGSTLER RI76TD/600ED.4A51RF

HENGSTLER RI76TD/720ED.4A25KF

HENGSTLER RI76TD/1024AD.4X25RX-S

HENGSTLER RI76TD/1024ED.4X25IX-S

HENGSTLER RI76TD/2048ED.4N16IF

HENGSTLER RI76TD/2500EH.1A40KF

HENGSTLER RI76TD/720ED.4A15KF-P0

HENGSTLER RI76TD/2048ED.4X24IF-S



HENGSTLER encoder NEW + ORIGINAL+ ONE YEAR WARRANTY



爱泽工业成立于2010年,定位于向制造工业提供高端制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气,液压以及气动解决方案的合作伙伴,我们利用我们的全球协作团队,为客户提供先进解决方案,市场知识以及相关增值服务来帮助优化客户的工作效率,提高可靠性和安全性,致力于成为工业产品和解决方案的优质渠道。



如果有任何关于HENGSTLER编码器RI76TD/1024ED.4A30IF的疑问,请随时与我们沟通(021-31006702)。我们将尽全力解决您的问题。



If you have any question for HENGSTLER products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:www.ize-industries.com.


HENGSTLER编码器RI76TD系列RI76TD/1024ED.4A30IF技术参数及选型
