MICROE编码器MII6510-AB-400-1-1-0技术参数
Cable Length | MII6510=1m cable |
AB | AB=A-quad-B output |
Interpolation (Integer Steps) | 400=x400 |
Maximum Output Frequency | 1=12.50 MHz |
Limit Logic | 1=Active Low (fail safe) |
Low Pass Filter Roll Off Frequency (kHz) | 0=Off (full bandwidth) |
MICROE编码器MII6000系列介绍
Mercury II 6000 (MII6000) 系列编码器代表了性能上的突破，提供更高分辨率和精度、数字输出、更小的传感器尺寸、更强的多功能性、坚固性、智能可编程功能和易于安装。
系统功能
• Mercury II 6000 系列编码器包括：
- MII6500/6700/6800 - A-quad-B 输出
- MII6800Si/Pa（Pa - Panasonic）- 高速串行接口
• 适用于 Panasonic MINAS A4 和 A5 系列伺服驱动器的串行接口（用于线性轴）
• 直接来自传感器的高分辨率内插数字输出； 分辨率从 5μm 到 1.2nm
• 更低的循环误差 - 仅 ± 20nm - 提供平滑的速度控制
• 小型传感器 - 8.2 毫米高的传感器适合狭小空间 (8.1 毫米 – 6000V)
• 速度更快 - 分辨率为 0.1µm 时速度高达 5m/s (MII6000)。 分辨率为 1.2nm 时高达 10 m/s (MII6800Si/Pa)
• 更智能 - MII6000 的可编程分辨率以整数步长； 对于 MII6800Si/Pa，采用二进制步骤
• 分配器中的定长切割标记和激光卷尺长度可达 30m
• 高精度线性玻璃光栅尺
• 内置和粘贴光学索引和左/右限制
• 双向光学索引可重复至 1LSB
• 传感器功耗低、发热低
• 连接器中的状态 LED 使编码器状态一目了然
The Mercury II 6000 (MII6000) Series Encoders represents a breakthrough in performance, offering class-leading resolution and accuracy, digital output, the smallest sensor size, unmatched versatility, robustness, smart programmable features, and easy installation.
System Features at a Glance
• Mercury II 6000 Series Encoders consists of:
- MII6500/6700/6800 - A-quad-B Outputs
- MII6800Si/Pa (Pa - Panasonic) - High Speed Serial Interfaces
• Serial interface for Panasonic MINAS A4 and A5 series servo drives (for use with linear axes)
• High-resolution interpolated digital output directly from the sensor; resolution from 5µm to 1.2nm
• Extremely low cyclical error - only ± 20nm - provides smooth velocity control
• Small sensor - 8.2 mm tall sensor fits tight spaces (8.1 mm – 6000V)
• Faster - up to 5m/s at 0.1µm resolution (MII6000). Up to 10 m/s at 1.2nm resolution (MII6800Si/Pa)
• Smarter - programmable resolution in integer steps for MII6000; in binary steps for MII6800Si/Pa
• Cut-to-length Marker and Laser tape scale come in dispensers up to 30m
• Linear glass scales for high accuracy
• Built-in and Stick-on optical index and left/right limits
• Bi-directional optical index is repeatable to 1LSB
• Low power consumption, low heat generation at the sensor
• Status LEDs in connector show encoder status at a glance

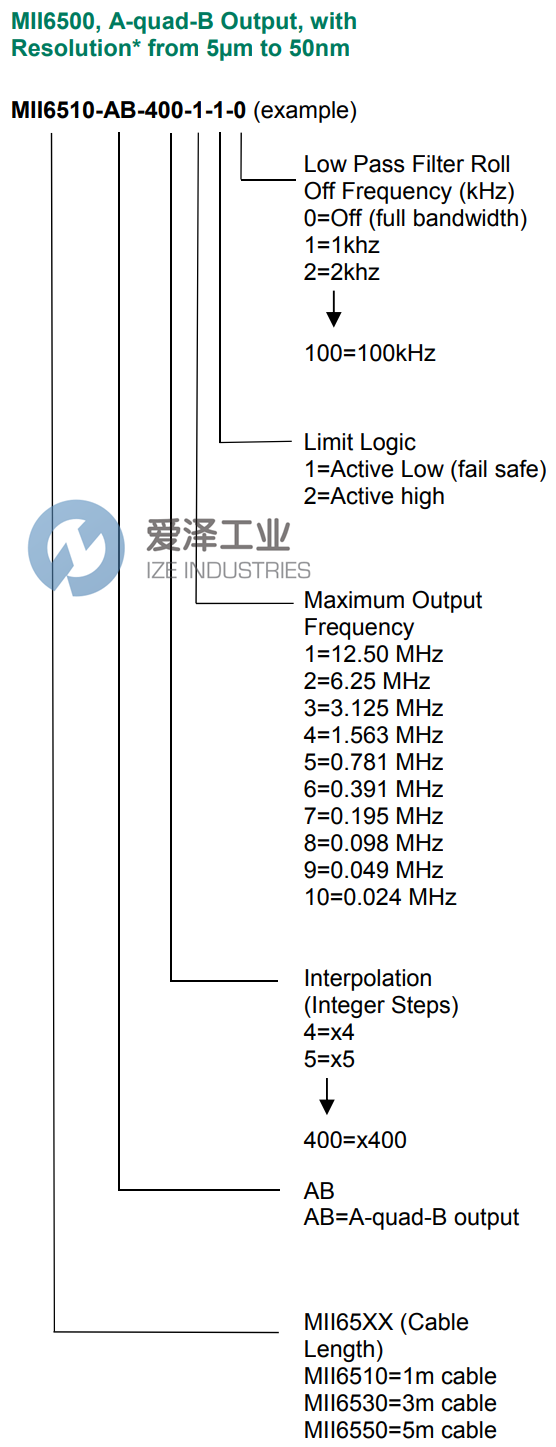

MICROE编码器MII6500系列选型
MICROE编码器MII6000系列其他常用型号：
MICROE MII6810-AB-16384-1-1-0
MICROE MII6710-AB-4000-1-1-0
MICROE MII6510-AB-400-1-1-0
MICROE MII6810-Si-14-21-1-0
MICROE MII6810-Pa-14-10-1-0
MICROE Encoders NEW + ORIGINAL+ ONE YEAR WARRANTY
爱泽工业成立于2010年，定位于向制造工业提供高端制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供先进解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，致力于成为工业产品和解决方案的优质渠道。
如果有任何关于MICROE编码器MII6510-AB-400-1-1-0的疑问，请随时与我们沟通（021-31006702）。我们将尽全力解决您的问题。
If you have any question for MICROE products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:www.ize-industries.com.
MICROE编码器MII6000系列MII6510-AB-400-1-1-0技术参数及选型
